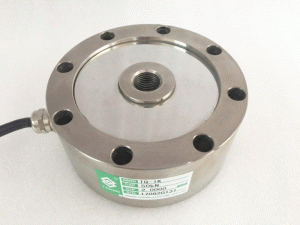

TQ-1K內螺紋輪輻式稱重傳感器
編號：101114
查看：
發(fā)布：2019-01-30
TQ-1K內螺紋輪輻式稱重傳感器采用低截面的緊湊設計，合金鋼無電解鍍鎳處理，具有高輸出小變形，偏心加載補償等特點。 TQ-1K內螺紋輪輻式稱重傳感器皮帶秤、料斗秤及材料力學試驗機等測力設備等。
編號：101114
查看：
發(fā)布：2019-01-30
TQ-1K內螺紋輪輻式稱重傳感器采用低截面的緊湊設計，合金鋼無電解鍍鎳處理，具有高輸出小變形，偏心加載補償等特點。 TQ-1K內螺紋輪輻式稱重傳感器皮帶秤、料斗秤及材料力學試驗機等測力設備等。
1000kN(100t)、 2000kN(200t)、3000 kN(300t)、5000 kN(500t)、7500 kN(750t)、10000 kN(1000t)、20000 kN(2000t)

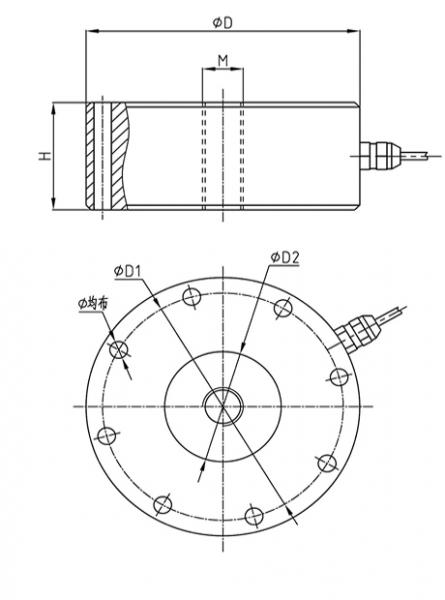

技術參數及外形尺寸：
序號 產品技術參數 1 額定載荷 5-2000kN 2 綜合精度 0.05%F.S;0.3%F.S 3 靈敏度 2.0mV/V 4 零點輸出 ≤0.1%F.S 5 輸入阻抗 770±20Ω 6 輸出阻抗 701±3Ω 7 絕緣阻抗 ≥5000MΩ 8 補償溫度范圍 -10~40℃ 9 適用溫度范圍 -30~70℃ 10 安全過載 120％F.S 11 極限載荷 200%F.S 12 材質 合金鋼 13 激勵電壓 10V(DC) 14 密封等級 IP66/IP67 15 接線方式 紅……E+（輸入正） 黑……E-（輸入負） 綠……S+（輸出正） 白……S-（輸出負）
型號 量程（kN） 量程（t） D D1 D2 H M Φ TQ-1K 5-30 0.5-3 108 96 32 46 M16×1.5 8×Φ9 50-200 5-20 138 116 46 60 M24×2 8×Φ11 500 50 250 207 100 100 M60×4 8×Φ18 1000-2000 100-200 310 260 138 120 M76×4 16×Φ22 2000-3000 200-300 350 300 200 150 M100×4 8×Φ26 5000 500 385 342 160 180 M100×4 12×Φ20 7500 750 560 460 260 140 M180×6 12×Φ50 10000 1000 608 510 280 161 M200×6 12×Φ58 20000 2000 750 600 350 250 M100×4 16×Φ52
圖片與實物略有差異，以實物為準 / 濟南泰欽保留隨時更改、撤消產品型號、規(guī)格的權利，恕不另行通知
